안드로이드 MVVM 패턴

지난번 포스팅에 이어 오늘은 MVVM 패턴에 대해 포스팅 해보려 한다.



디자인 패턴에 관한 내용은 지난번 포스팅에서 다루었었는데



디자인 패턴 MVP , MVC 패턴에 대한 이해가 부족하다면 글 최하단의 포스팅을 참고하도록 하자.





1. MVVM 디자인 패턴이란?

MVVM 패턴은 Model + View + ViewModel 세가지 구성요소의 앞글자를 따온 패턴이다.



세가지 구성요소에 대해 간단하게 알아보자.





1. Model



- 데이터와 비즈니스 로직을 주로 관리한다



- ViewModel에게 명령을 전달 받고 데이터의 상태를 변경시킨다.



- 데이터의 상태가 변경되면 다시 ViewModel에게 알린다.





2. View



- View , Layout 등 화면을 처리하는 곳 (안드로이드의 경우 Activity , Fragment 에 해당)



- 사용자 입력을 받고 ViewModel에게 알린다.



- ViewModel 에게서 업데이트될 데이터를 직접 전달받지 않고 데이터를 관찰하여 데이터가 갱신될 때마다 업데이트 된다





3. ViewModel



- View와 Model 사이에서 데이터를 전달하는 역할을 한다.



- View에 데이터를 전달할 때는 직접적으로 전달하지 않는다.

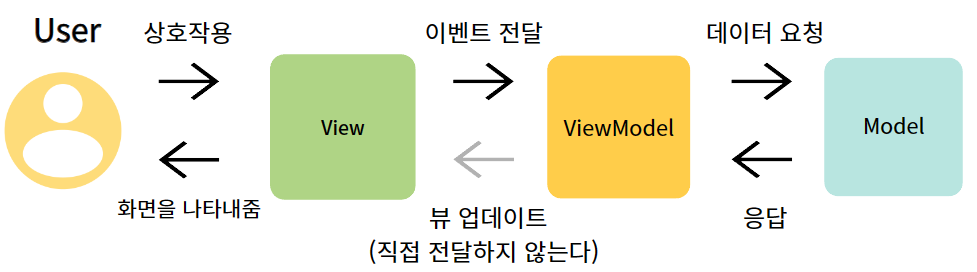

간단하게 위 요소들이 어떤 흐름으로 동작하는지 그림을 통해 알아보자.

MVVM 패턴의 흐름



간단하게 나타내자면 위 그림처럼 나타낼 수 있다.







2. MVVM 패턴의 특징

- MVP 패턴을 기반으로 생겨났다.



- ViewModel은 MVP 패턴의 Presenter와 동일한 역할을 한다



- View와 Model 사이의 의존성이 없다.



- View와 ViewModel간의 의존성을 줄였다.



● LiveData & DataBinding 사용 view에서 ViewModel의 데이터를 관찰하고

데이터가 갱신될 때마다 업데이트 하는 방식 적용







3. 예제

오늘 준비한 예제도 지난번 MVC , MVP 에서 사용한 예제와 같은 예제이지만

MVVM 패턴으로 코드를 작성하였다.



Model

package com.example.designpattern_mvvm_example

import kotlin.random.Random

class Model {

    lateinit var name: String

    // 0 ~ 5 까지의 랜덤한 숫자에 지정된 이름을 뽑는 로직
    fun randomName(): String {

        when(Random.nextInt(6)){

            0 -> name = "Human"
            1 -> name = "Harry"
            2 -> name = "Stella"
            3 -> name = "Hyun"
            4 -> name = "Lion"
            5 -> name = "Jin"

        }

        return name

    }

}



Model 클래스의 경우 지난번 다른 패턴들과 동일한걸 알 수 있다.





ViewModel

package com.example.designpattern_mvvm_example

import androidx.lifecycle.LiveData
import androidx.lifecycle.MutableLiveData
import androidx.lifecycle.ViewModel

class ViewModel {

    // 모델 초기화
    private val model = Model()
    private val _name: MutableLiveData<String> = MutableLiveData()

    // TextView 의 초기값 세팅
    init {

        _name.value = "오늘의 당첨자는?"

    }

    // _name 의 값을 return 해주는 메서드
    fun resultName(): LiveData<String> {

        return _name

    }

    // 모델의 메서드 호출 해서 _name.value 초기화
    fun setName() {

        _name.value = model.randomName()

    }

}



ViewModel 의 경우 Presenter의 역할을 해준다고 생각하면된다.

init는 textView의 초기값 설정을 위해 정의해 주었다.







메인 액티비티 레이아웃

<?xml version="1.0" encoding="utf-8"?>

<layout>

    <data>

        <variable
            name="viewModel"
            type="com.example.designpattern_mvvm_example.ViewModel" />

    </data>

    <LinearLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical"
        android:gravity="center"
        tools:context=".MainActivity">

        <TextView
            android:id="@+id/textView"
            android:text="@{viewModel.resultName()}"
            android:gravity="center"
            android:textSize="30sp"
            android:textColor="@color/black"
            android:textStyle="bold"
            android:layout_width="match_parent"
            android:layout_height="0dp"
            android:layout_weight="1"
            />

        <Button
            android:id="@+id/button"
            android:onClick="@{() -> viewModel.setName()}"
            android:layout_margin="40dp"
            android:textSize="20sp"
            android:text="추첨"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"/>

    </LinearLayout>

</layout>



레이아웃 xml 파일에서 보면 알겠지만 데이터바인딩을 사용해 각 View들의 값을 설정해 주었다.







메인 액티비티

package com.example.designpattern_mvvm_example

import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import androidx.databinding.DataBindingUtil
import com.example.designpattern_mvvm_example.databinding.ActivityMainBinding

class MainActivity : AppCompatActivity() {

    lateinit var binding: ActivityMainBinding
    lateinit var viewModel: ViewModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // 데이터바인딩 사용
        binding = DataBindingUtil.setContentView(this,R.layout.activity_main)

        // 뷰모델 초기화
        viewModel = ViewModel()

        // lifecycleOwner 지정
        binding.lifecycleOwner = this
        binding.viewModel = viewModel

    }

}



다른 디자인 패턴들에 비해 코드가 현저히 줄어든걸 알 수있다.

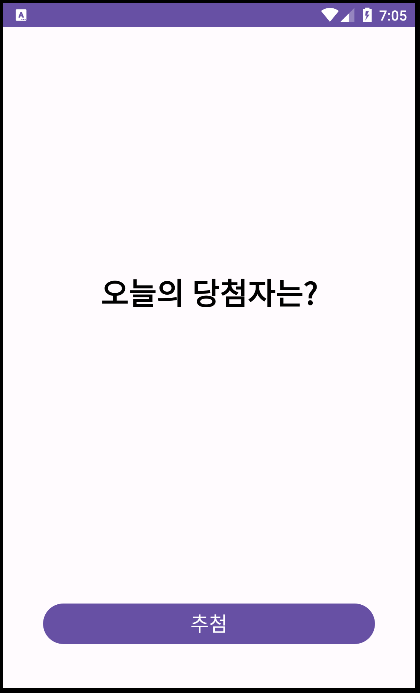

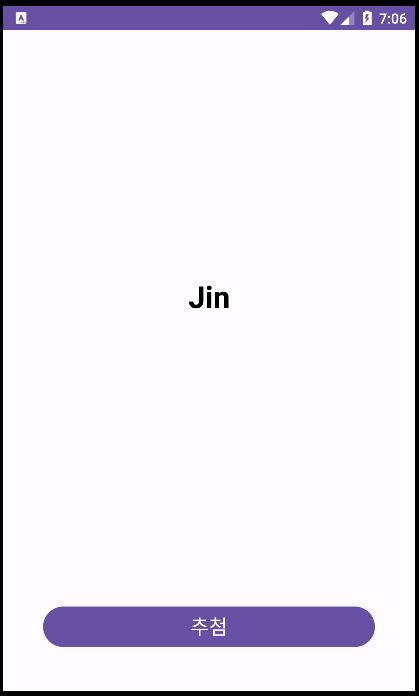

실행 결과

좌 - 버튼 누르기 전 , 우 - 버튼 누른 후



위와 같이 잘 작동하는걸 볼 수있다.







4. MVVM 패턴의 장점과 단점



장점



- Observer 방식 데이터 통일성 보장



- View와 Model 사이의 의존성이 없다.



- 각 모듈별로 분리하여 개발할 수 있다.



- 모듈화 개발에 적합한 만큼 테스트가 수월하다.



단점



- 기본적으로 알아야할 개념이 많기 때문에 러닝커브가 높다.

● DataBinding , LiveData 등 AAC에 대한 어느정도의 이해가 필요함



- 프로젝트를 구성하는데 다른 패턴에비해 시간이 걸린다.

● 각각의 요소에 맞게 구조를 짜는게 다른패턴들에 비해 복잡함







이렇게 오늘은 MVVM 패턴에 대해 알아보았다.



확실히 러닝커브가 있는편이였고 이해하는데 있어서

선행되야 할 지식이나 기술들이 있다고 생각한다.



어느정도 이해를 하고나서 보면 굉장히 각각의 역할과

의존성 분리가 참 잘되어 있는 패턴이라고 생각한다.





MVC 패턴 포스팅



안드로이드 MVC 패턴





MVP 패턴 포스팅

안드로이드 MVP 패턴





오늘의 예제 깃허브 주소

GitHub - nam-su/MVVMPatternExample
